Laserrengöring av formar avlägsnar beläggningar som byggs upp inuti formhåligheten: förbränningsrester från gummi, plastbeläggningar, rester av släppmedel och gjuthud. Det görs utan kemikalier, utan slipmedel och utan att formytan någonsin vidrörs med stål eller slipkorn. Om rengöringen av formen mellan produktionsomgångarna äter upp cykeltid och stoppar linjen alltför länge är problemet bekant: formen smutsas ner hela tiden, men dess hålighet är dyr och känslig och får inte repas.
I den här artikeln går vi igenom varför rengöring av formar är svårt, hur laser löser det utan förbrukningsmaterial, varför metoden inte skadar formytan och hur den förkortar stilleståndstiden mellan produktionsomgångar.
W2M Industries Oy är ett finländskt företag som grundades 2017. Produkterna tillverkas i Finland, och varje leverans inkluderar användarutbildning. Läs mer allmänt om laserrengöring.
Utmaningen med att rengöra formar
Formen är det dyraste enskilda verktyget i produktionen. En formsprutningsform, en vulkningsform för gummi eller en pressgjutningsform representerar en betydande investering, och dess hålighet är bearbetad med snäva toleranser. Just den ytan – den som ger detaljen dess form och finish – smutsas ner vid varje enskild körning.
Smutsen uppstår i själva processen. I gummiformar lämnar gummiblandningen och vulkningskemikalierna förbränningsrester och klibbig kolbeläggning som fastnar i spår och gravyrer. I plastformar byggs skikt av släppmedel, nedbruten polymer och avgasad plastrest upp i luftningskanalerna. I gjutformar blir rester av släppmedel, gjuthud och oxid kvar på ytan. När skiktet blir tjockare börjar detaljens mått att variera, ytfel uppstår och kasseringsgraden stiger.
Traditionella rengöringsmetoder är alla problematiska just när det gäller formar:
- Manuell skrubbning och stålborstning tar tid, lämnar spår och gravyrer bara halvrena och når inte djupt in i hålighetens konturer. I värsta fall repar den ytan.
- Sandblästring eller mediablästring tar bort smutsen, men slipkornen sliter ner formytan, rundar av skarpa kanter och förändrar ytjämnheten.
- Kemisk lösningsmedelsrengöring kräver lösningsmedel, sköljning, skyddsutrustning och avfallshantering. Lösningsmedelsångor utgör en arbetsmiljörisk, och formen måste ofta demonteras för rengöring.
- Ultraljudsrengöring kräver att formen eller dess delar tas bort, transporteras till ett rengöringskar och torkas – ett långt stillestånd för varje tvätt.
Grundproblemet för både formtillverkare och formanvändande produktion är detsamma: formen smutsas ner hela tiden, men varje traditionell rengöringsmetod tar antingen för lång tid, riskerar formytan eller ger upphov till kemiskt avfall. Detta skapar en verklig kostnad – inte så mycket i själva rengöringspriset, utan i förlorad produktionstid och formens förkortade livslängd.
Laser rengör formar utan kemikalier eller slipmedel
Laserrengöring tar bort smuts med ljus. Pulslaserns korta, kraftfulla ljuspuls träffar smutslagret och förångar det momentant. Kolbeläggning från gummi, plastrester, släppmedel och oxid lossnar lager för lager. Formstålet under reflekterar merparten av energin och förblir opåverkat, eftersom föroreningen och metallen reagerar olika på ljuset. Inga vätskor, gaser eller slipkorn matas in i maskinen, och den har inga slitdelar.
I praktiken innebär det här några konkreta saker i en formverkstad. Rengöringen ger inget kemiskt avfall och ingen använd sand, så avfallshanteringen försvinner. Arbetet klassas inte som heta arbeten, så det kan utföras av en person. Metoden är dessutom mycket tystare än blästring. Inget separat rengöringsskåp, lösningsmedelsbad eller sköljstation behövs kring formen. Som skydd använder operatören laserskyddsglasögon och andningsskydd. Punktutsug eller en rökgasrenare rekommenderas alltid för att fånga upp förångade partiklar.
Alla W2M:s maskiner är utformade för att vara lätta att använda: tydliga menyer och omfattande inställningsmöjligheter gör kontrollen exakt, och en heltäckande utbildning ges vid driftsättningen. Operatören för strålen över formhåligheten, och smutsen lossnar där den riktas. Inga blandningsförhållanden, inga torktider, ingen diskning av utrustning efteråt.
Att vara kemikaliefri är inte bara ett miljöargument. Exponering för ångor från lösningsmedelsbaserade rengöringsmedel är en arbetsmiljöfråga som är värd att hantera på arbetsplatsen. Arbetshälsoinstitutet har information om organiska lösningsmedel (på finska), och Tukes ger vägledning om förvaring och hantering av kemikalier. När rengöringen görs med laser försvinner hela kedjan av lösningsmedelsexponering – förvaring, hantering, sköljning, bortskaffande – ur formverkstadens vardag. Det är samtidigt en logistisk lättnad: ett säkerhetsdatablad, förvaringsskåp och en hämtning av farligt avfall mindre att hantera.
Skadar inte formytan
Det här är den viktigaste fördelen med laserrengöring av formar. Formens värde ligger i ytan: bearbetningsnoggrannhet, ytjämnhet, skarpa kanter och graverade märkningar. Varje rengöringstillfälle som sliter på ytan förkortar formens livslängd och för den närmare en kostsam omarbetning eller ett byte.
En slipande metod vidrör ytan per definition. Sandblästringens kornstråle tar bort smuts, men den tar också bort ett tunt lager formstål, rundar av skarpa detaljer och förändrar ytjämnheten. Stålborstar och skrapor lämnar repor. Upprepat dussintals eller hundratals gånger under formens livslängd summeras det här slitaget till en mätbar förändring.
Lasern vidrör inte ytan. Energin riktas mot smutslagret, och rengöringen kan justeras så att den lossar föroreningen samtidigt som basmaterialet lämnas orört. Pulseffekt, frekvens och hastighet väljs efter målet: olika inställningar för kolbeläggning från gummi, plastrester och gjuthud. Rätt inställd lossar metoden smutsen lager för lager och stannar vid den rena ytan. Det är precis därför rengöring av formar är en av de tillämpningar som W2M listar för laserrengöring.
Lasern når särskilt dit slipande rengöring inte kan: djupa gravyrer, trånga spår, text och logotyper, luftningskanaler och komplexa former. Strålen följer ytans kontur utan ett fysiskt verktyg, så hålighetens fina detaljer rengörs utan att rundas av eller fyllas igen.
Laserrengöring är mycket säkert när det används på rätt sätt. Laser är dock en högenergisk, reglerad teknik, och med fel inställningar kan vilken rengöringsmetod som helst skada en yta. Därför ingår användarutbildning och introduktion i varje leverans från W2M.

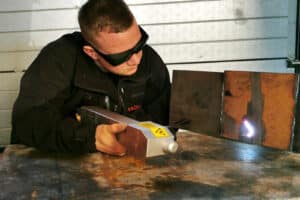

Laserrengöringsmaskin från W2M Laser för rengöring av olika ytor.
Snabba cykeltider mellan produktionsomgångar
För både formtillverkare och formanvändande produktion är tid pengar i en mycket direkt bemärkelse: när formen är borta från linjen eller ur maskinen tillverkar den inga detaljer. Stillestånd för rengöring är ofta den största verkliga kostnaden i formunderhåll.
Laserrengöring förkortar det här stilleståndet av tre skäl. För det första kan formen ofta rengöras på plats, utan demontering, borttagning eller transport till ett rengöringskar. För det andra finns det inga tork- eller sköljsteg: när smutsen väl har förångats är formen ren och klar för användning direkt. För det tredje behövs ingen efterstädning: ingen använd sand på golvet, inga lösningsmedelsrester att skölja bort.
När formen kan rengöras snabbt och sättas tillbaka i produktion direkt förkortas omställningen mellan två produktionsomgångar. Det innebär kortare ställtid mellan körningar, mindre planerat stillestånd och fler produktionstimmar för samma form. Fördelens storlek beror på formens storlek, typen av smuts och hur rengöringen tidigare varit organiserad.
Samma logik gäller för förebyggande underhåll. När rengöringen är snabb och enkel kan den göras oftare och lättare. En kort laserrengöring i slutet av varje körning eller skift håller håligheten kontinuerligt ren och hindrar kolbeläggning från att byggas upp till ett tjockt lager. Det är enklare, och bättre för formen, än en sällan förekommande, tung grundrengöring. Samma princip för förbehandling gäller vid svetsning: en ren yta innan arbetet ger ett bättre resultat, vilket beskrivs i artikeln Laserrengöring före svetsning.
Den faktiska nyttan beror på tillämpningen, så det bästa sättet att ta reda på din egen besparing är att mäta den på din egen form. Därför erbjuder vi även utrustningen för uthyrning.
Lämpliga formtyper
Laserrengöring lämpar sig för de flesta formtyper, men inställningar och hänsyn varierar beroende på material. Nedan finns en sammanfattning av de vanligaste formtyperna, deras lämplighet för laserrengöring och de hänsyn som gäller för respektive typ. Huvudpoängen är att laserrengöring är beröringsfri: den lossar föroreningen utan att slita på formhåligheten, men själva formmaterialet avgör hur effekt och parametrar väljs.
| Formtyp | Lämplighet för laser | Hänsyn |
|---|---|---|
| Gummiform (vulkning) | Bra | Tar bort förbränningsrester, kolbeläggning från vulkning och släppmedel ur gravyrer och spår. En av de vanligaste tillämpningarna för laserrengöring av formar; rengörs ofta på plats utan demontering. |
| Plastform (formsprutning) | Bra | Tar bort släppmedelsbeläggningar, nedbruten polymer och avgasad plastrest ur luftningskanaler och hålighet. Effekten justeras så att fina detaljer och texturering inte överhettas. |
| Gjutform / metall (pressgjutning, kokillgjutning) | Bra | Tar bort oxid, gjuthud och släppmedelsrester från kraftiga formytor. Tål högre effekt; en kraftigare maskin passar krävande, kontinuerlig användning. |
| Kompositform (fiberarmerad plast, verktyg) | Från fall till fall | Laser lämpar sig för att avlägsna ytrester, men själva kompositmaterialet är värme- och energikänsligt. Kräver försiktiga inställningar och testning – bekräfta lämpligheten från fall till fall innan produktionsanvändning. |
Utöver formmaterialet påverkar arbetets karaktär valet av utrustning. För rengöring av formar rekommenderar vi i regel W2MCF-serien. Principen är densamma som vid all laserrengöring: effekt och maskin väljs efter målet. Berätta vilken typ av formar du rengör och hur ofta, så rekommenderar vi rätt effektklass och pulstyp.
Begär en offert, boka en demo eller hyr en maskin att testa
W2M Industries Oy är en finländsk tillverkare av laserrengöringsmaskiner. Varje leverans inkluderar användarutbildning, introduktion och garanti (24 månader för W2MCF/W2MCW, 12 månader för minirengörare).
Kontakta oss:
Juhani Tamminen (lasersförsäljning, teknisk specialist)
+358 40 709 4605, [email protected]
W2M Industries Oy, Koivulehdontie 2, 01510 Vantaa, Finland.
Vanliga frågor
Vad innebär laserrengöring av formar?
Laserrengöring av formar innebär att föroreningar avlägsnas från formhåligheten med laserljus. En pulslaser förångar smuts, kolbeläggning från gummi, plastrester, släppmedel och oxid lager för lager, utan att formytan någonsin vidrörs med slipkorn eller stål. Metoden är beröringsfri: den använder varken kemikalier, sand eller förbrukningsmaterial.
Skadar laserrengöring formytan?
Inte när den är korrekt inställd. Lasern riktas mot smutslagret och sliter inte på formstålet under, till skillnad från sandblästring eller stålborstning. Effekt, frekvens och hastighet väljs efter formmaterialet, så föroreningen lossnar och ytan förblir oförändrad. Att bevara ytan är den viktigaste fördelen med laserrengöring av formar. Laser är dock fortfarande en högenergisk metod, så inställningar och utbildning spelar roll.
Lämpar sig laserrengöring för gummi- och plastformar?
Ja. Laserrengöring av gummiformar tar bort kolbeläggning från vulkning och förbränningsrester även ur djupa gravyrer, och plastformar rensas från släppmedelsbeläggningar och polymerrester. Båda är vanliga tillämpningar för laserrengöring av formar. Känsliga detaljer och texturering på plastformar tas om hand genom att effekten justeras.
Hur är det med gjutformar eller metallformar?
Gjutformar rengörs väl med laser: metoden tar bort gjuthud, oxider och släppmedelsrester från kraftiga formytor. Gjut- och metallformar tål högre effekt, så en kraftigare maskin, som W2MCW-serien, rekommenderas för krävande, kontinuerlig användning.
Måste formen demonteras för rengöring?
Oftast inte. En fördel med laserrengöring är att formen i många fall kan rengöras på plats utan demontering, borttagning eller transport till ett rengöringskar. Det förkortar stilleståndet mellan produktionsomgångar. Den exakta situationen beror på formens konstruktion och håligheternas geometri.
Hur mycket snabbar laserrengöring upp formbyten?
Fördelen beror på formens storlek, typen av smuts och hur rengöringen tidigare varit organiserad, så vi anger ingen fast siffra. Hastigheten kommer från tre faktorer: formen rengörs ofta på plats, det finns inga tork- eller sköljsteg, och ingen efterstädning behövs. Det bästa sättet att ta reda på din egen besparing är att mäta den på din egen form. Därför erbjuder vi även utrustningen för uthyrning.
Vilken maskin bör jag använda för rengöring av formar?
För lätt, mobilt arbete passar W2MCF-seriens flyttbara fiberlaserrengörare bra; för tung, kontinuerlig industriell användning passar W2MCW-serien. Maskinen väljs utifrån formmaterial, storlek och användningsfrekvens. Berätta om dina behov, så rekommenderar vi rätt effektklass och pulstyp.
Kan maskinen hyras och testas innan köp?
Ja. W2M erbjuder även laserrengöringsmaskiner för uthyrning, och uthyrning fungerar som ett första steg på vägen till köp. Du kan testa laserrengöring av formar på din egen form, mäta den verkliga cykeltidsvinsten och först därefter bestämma dig. I uthyrningen ingår drift- och säkerhetsutbildning, kostnadsfritt vid veckouthyrning.
